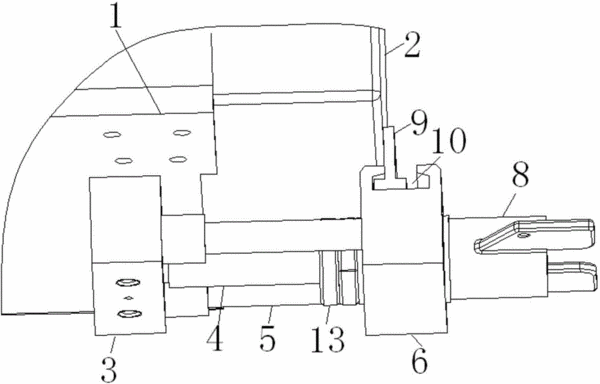

摘要：本實用新型屬于ATR機箱安裝技術領域，公開了一種ATR機箱輔助安裝拆卸裝置。該裝置包括固定在機箱架上的固定塊，所述固定塊的右側面的中部固定有一螺桿的左端，所述固定塊的右側面的兩側設置有兩個導桿通孔，每個導桿通孔內貫穿有一個導桿，所述導桿的右端固定有移動塊，所述移動塊的中部設置有旋鈕通孔，所述旋鈕通孔內轉動配合有旋鈕軸，所述旋鈕軸上設置有軸向的與所述螺桿配合的螺紋孔，所述旋鈕軸伸出所述移動塊的左側面和右側面，所述旋鈕軸的左伸出端設置有防止移動塊脫落的防脫裝置，所述旋鈕軸的右伸出端設置有旋鈕；所述移動塊的上頂面設置推板，所述推板與所述ATR機箱固定連接。
- 專利類型實用新型
- 申請人陜西烽火電子股份有限公司;
- 發明人黃虎;王凱;史阿庫;李繼民;張彥峰;寧曉鋒;劉亞軍;李會敏;
- 地址721006 陜西省寶雞市清姜路72號
- 申請號CN201420870007.4
- 申請時間2014年12月31日
- 申請公布號CN204305531U
- 申請公布時間2015年04月29日
- 分類號H05K7/12(2006.01)I;H05K7/14(2006.01)I;
