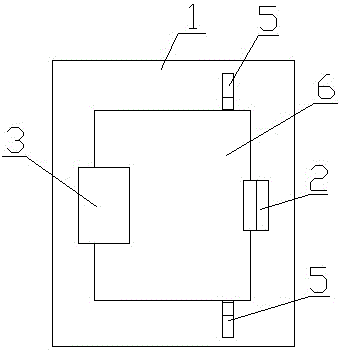

摘要：本實用新型公開了一種新型印制板輔板安裝結構，包括塑膠載體和印制板輔板，所述塑膠載體上設有卡子、壓板、支撐筋和限位筋；所述印制板輔板安裝在塑膠載體上，其中卡子與壓板配合用于扣緊印制板輔板以限制印制板輔板在垂直方向上的位移，并配合限位筋定位印制板輔板在其所處平面內的位移，所述支撐筋用于支撐印制板輔板。本實用新型結構簡單、制造容易、成本低廉，印制板輔板的安裝結構可以直接通過塑膠載體的模具一體成型，印制板輔板安裝時直接卡入，無需再用螺釘緊固，操作方便，物料減少，成本降低，生產效率顯著提高，并且便于后續維修時拆卸。
- 專利類型實用新型
- 申請人四川長虹電器股份有限公司;
- 發明人陳麗勤;張小兵;張巍;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201120411665.3
- 申請時間2011年10月26日
- 申請公布號CN202282931U
- 申請公布時間2012年06月20日
- 分類號H05K7/12(2006.01)I;
