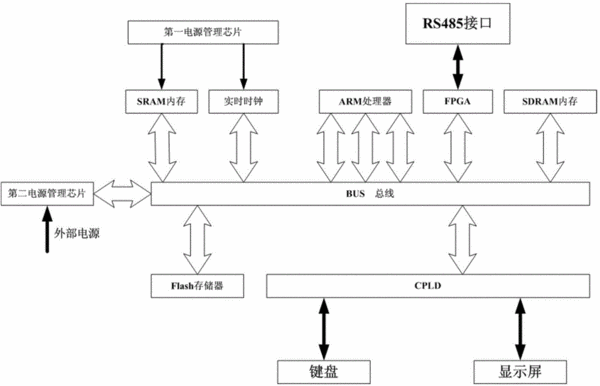

摘要：本實用新型屬于短波通信設備控制終端技術領域，特別涉及一種適用于短波通信設備的多功能數字總線控制終端。該多功能數字總線控制終端包括：FPGA、ARM處理器、CPLD、顯示屏，所述FPGA設置有RS485接口，FPGA通過RS485接口電連接短波通信設備的RS485總線；所述FPGA通過數據總線分別電連接ARM處理器和CPLD，所述CPLD電連接顯示屏。本實用新型可以簡化短波通信設備的操控手段，優化測試環境，提高了被測設備的調試及主要性能指標測試的效率。工作人員可以通過顯示屏直接、準確的觀測到發送數據和接收數據的信息內容，實時掌握被測設備的工作狀態，完成對被測設備的操控。
- 專利類型實用新型
- 申請人陜西烽火電子股份有限公司;
- 發明人王濤;楊亞;江海州;楊志軍;劉耀祖;李飛;徐博;李軍;張士平;劉寶林;史燕波;劉剛;劉穎向;吳濤;
- 地址721006 陜西省寶雞市清姜路72號
- 申請號CN201420866893.3
- 申請時間2014年12月31日
- 申請公布號CN204305035U
- 申請公布時間2015年04月29日
- 分類號H04B17/00(2015.01)I;G05B19/418(2006.01)I;
