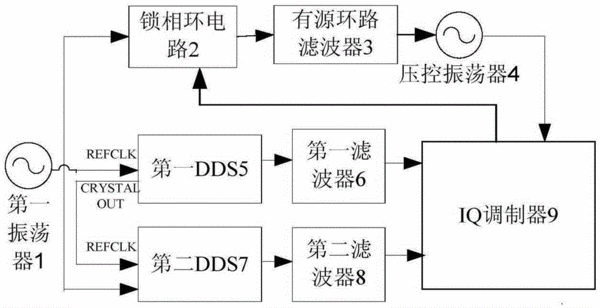

摘要：本發明屬于無線電通信設備領域，公開了一種寬帶高速跳頻頻率合成器及工作方法，第一振蕩器的輸出端與鎖相環電路的參考頻率輸入端、第一DDS和第二DDS的輸入端連接；鎖相環電路的輸出端與有源環路濾波器的輸入端連接，有源環路濾波器的輸出端與壓控振蕩器的輸入端連接，壓控振蕩器的輸出端與IQ調制器的本振頻率輸入端連接；第一DDS的輸出端與第一濾波器的輸入端連接，第一濾波器的輸出端與IQ調制器的I路信號輸入端連接；第二DDS的輸出端與第二濾波器的輸入端連接，第二濾波器的輸出端與IQ調制器的Q路信號輸入端連接；IQ調制器的輸出端與鎖相環電路的射頻輸入端連接。
- 專利類型發明專利
- 申請人陜西烽火電子股份有限公司;
- 發明人李關策;周黎陽;趙玉振;魚勇;王斌;蔡朝鋒;
- 地址721006 陜西省寶雞市清姜路72號
- 申請號CN201511025586.8
- 申請時間2015年12月31日
- 申請公布號CN105406864A
- 申請公布時間2016年03月16日
- 分類號H03L7/197(2006.01)I;
