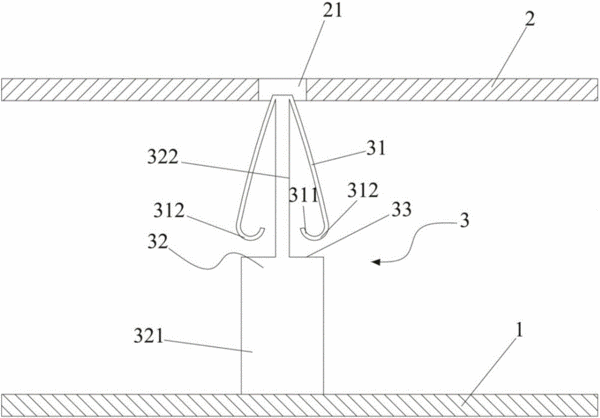

摘要：本實用新型涉及電子設備領域，公開了一種板卡固定裝置，包括金屬基板以及固定在所述金屬基板上的自鎖支架，所述自鎖支架上端設有彈性自鎖件，所述板卡上設有第一通孔，所述彈性自鎖件穿過所述第一通孔將所述板卡鎖定在所述自鎖支架上。本實用新型的板卡固定裝置，在金屬基板上設有自鎖支架，并在該自鎖支架上設置彈性自鎖件，板卡可以通過第一通孔穿過彈性自鎖件實現與金屬基板的組裝連接，此過程代替了繁瑣的鎖螺絲工序，使板卡能夠快速地組裝到金屬基板上，從而提高了板卡組裝的生產效率。
- 專利類型實用新型
- 申請人廣州視睿電子科技有限公司;廣州視源電子科技股份有限公司;
- 發明人袁嘉斌;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號
- 申請號CN201621080853.1
- 申請時間2016年09月26日
- 申請公布號CN206100736U
- 申請公布時間2017年04月12日
- 分類號H05K7/12(2006.01)I;
