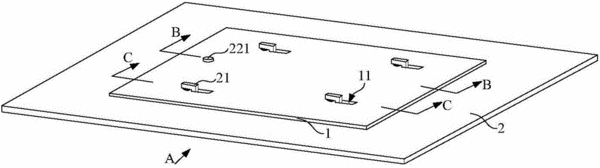

摘要:本實用新型涉及電子技術領域,特別涉及一種PCB板固定裝置。該PCB板固定裝置包括PCB板和安裝機構;PCB板設有貫穿其厚度的第一通孔和第二通孔;安裝機構包括限位柱以及鎖定組件;限位柱上設有用于夾持PCB板的夾槽;鎖定組件能夠在鎖定狀態和解鎖狀態之間切換,并且處于鎖定狀態時,鎖定組件位于第二通孔內;當PCB板固定于安裝機構時,PCB板被夾持在夾槽內,并且第一通孔的至少一部分孔壁與限位柱相抵,鎖定組件處于鎖定狀態,以將PCB板鎖定于安裝機構。該PCB板固定裝置在拆裝PCB板時不需要使用螺絲刀等工具即可完成,進而拆裝方便。
- 專利類型實用新型
- 申請人浙江大華技術股份有限公司;
- 發明人蘇燕;
- 地址310053 浙江省杭州市濱江區濱安路1187號
- 申請號CN201620808914.5
- 申請時間2016年07月27日
- 申請公布號CN205987646U
- 申請公布時間2017年02月22日
- 分類號H05K7/12(2006.01)I;
