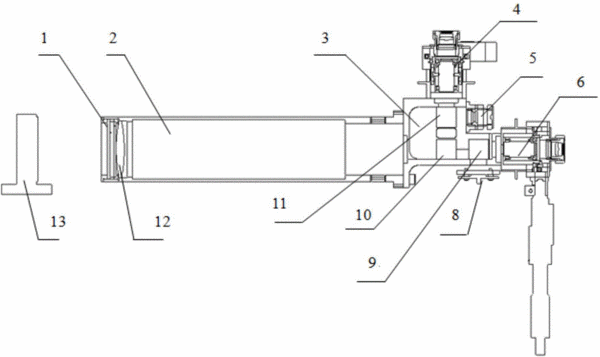

摘要：本實用新型屬于精密小角度的計量及校準測試技術領域，具體涉及一種光電目視一體化自準直儀，目的在于解決現有光電自準直儀在微小震動、空氣擾動及電磁干擾等環境下測角困難的問題。其特征在于：它包括物鏡壓圈(1)、鏡筒(2)、支架(3)、目視方位角測量機構(4)、光源機構(5)、目視俯仰角測量機構(6)、CCD接收器(8)、分光棱鏡、準直物鏡(12)和反射鏡(13)。本實用新型結構簡單，易于加工，大大提高了CCD傳感器在光學系統中的裝調效率。本實用新型不僅適用于實驗室環境，同時適用于微小震動、空氣擾動和電磁干擾的條件，其測量范圍為±300″，光電部分測量精度在±100″范圍內達到±0.1″，全程±0.2″。
- 專利類型實用新型
- 申請人北京航天計量測試技術研究所;中國運載火箭技術研究院;
- 發明人魏小林;趙天承;崔桂利;王占濤;王鍇磊;姜云翔;林森;劉勇;
- 地址100076 北京市豐臺區南大紅門1號
- 申請號CN201420678686.5
- 申請時間2014年11月13日
- 申請公布號CN204301699U
- 申請公布時間2015年04月29日
- 分類號G01B11/26(2006.01)I;
