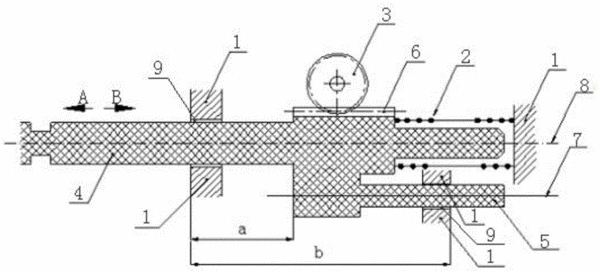

摘要：本實用新型公開了一種閥門的閥桿結構，包括驅動箱，所述驅動箱內設置有齒輪和帶齒條的閥桿，所述齒輪與所述齒條嚙合，所述閥桿的一側設置有側軸，所述側軸與所述閥桿固定連接為一體，所述驅動箱設置有兩個導向孔，所述閥桿配合于其中一個所述導向孔內，所述側軸的配合于另一個所述導向孔內。本實用新型減小了結構的軸向尺寸，能夠適應密閉驅動箱日益小型化的需求；提高了閥桿的導向精度，同時批量產品功耗一致性較好，產品質量得以提升；生產工藝更加簡單，適合于流水生產線裝配作業，提高了生產效率。
- 專利類型實用新型
- 申請人成都中科唯實儀器有限責任公司;
- 發明人朱建;
- 地址610041 四川省成都市高新區科園南一路七號
- 申請號CN201420773366.8
- 申請時間2014年12月09日
- 申請公布號CN204284651U
- 申請公布時間2015年04月22日
- 分類號F16K51/00(2006.01)I;F16K31/54(2006.01)I;
