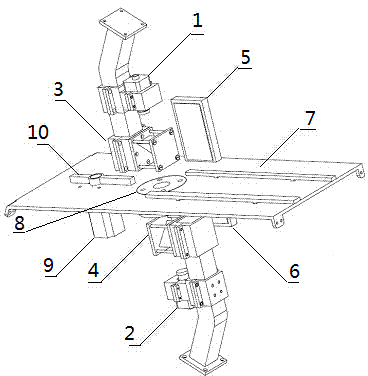

摘要：本實用新型提供了一種螺紋孔垂直度自動檢測裝置。它包括相機、棱鏡、光源、滑道、電機等部分。所述滑道用來進料，滑道面與水平面程一定角度安裝固定；所述上相機與下相機用來測量，對稱安裝于滑道兩側且同軸線，軸線垂直于滑道面；所述上棱鏡與下棱鏡位于相機與滑道面之間且對稱分布，棱鏡的斜面與相機軸線程45°角同時與光源的平面也程45°角；所述上光源與下光源為面光源，相對滑道面對稱分布，光源的平面垂直于滑道面；所述電磁吸盤為圓形，其圓心在相機軸線上，吸盤平面與滑道平面重合，吸盤中間有圓孔；所述條形擋塊位于滑道面上，由步進電機帶動其旋轉。本實用新型采用同軸雙相機對稱測量法實現了螺紋孔垂直度的自動測量，防止了人為測量誤差，提高了測量效率和測量精度。
- 專利類型實用新型
- 申請人九江精密測試技術研究所;
- 發明人潘勇;王小梅;梁陳;王曉卿;王吳雨;張新;龔海華;雷勉才;
- 地址332005 江西省九江市九瑞大道83號
- 申請號CN201420701961.0
- 申請時間2014年11月21日
- 申請公布號CN204247555U
- 申請公布時間2015年04月08日
- 分類號B07C5/34(2006.01)I;B07C5/36(2006.01)I;G01B11/26(2006.01)I;
