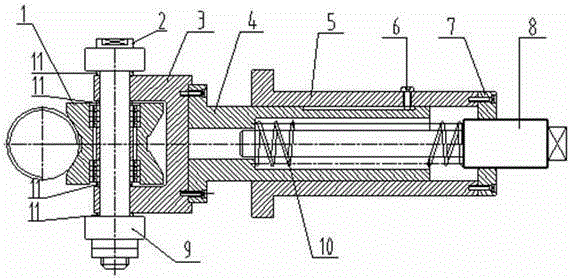

摘要：本實用新型涉及一種用于滾珠絲杠的可調絲杠托架，包括內套筒、外套筒，內套筒的一端位于外套筒內，另一端位于外套筒外，外套筒固定于床身上，底部有蓋，蓋中間有孔，內套筒內裝有彈簧和可調導桿，通過調整可調導桿可以調整滾珠絲杠在主平面內與導軌的平行度，內套筒位于外套筒外的一端裝有支架，支架上安裝軸，軸上安裝有滾輪和調整隔套，通過配磨調整隔套端面，可以調整滾珠絲杠側平面與導軌的平行度，在彈簧作用下，滾輪支承在滾珠絲杠下表面。本實用新型提供的用于滾珠絲杠的可調絲杠托架具有結構簡單、調整方便準確、動作靈活可靠、維修方便的優點，可提高滾珠絲杠副運轉精度，克服了在無支撐使用狀態下的對設備精度的影響。
- 專利類型實用新型
- 申請人安陽鑫盛機床股份有限公司;
- 發明人郝利軍;肖軟生;張自軍;李海國;王江紅;張政偉;張江;李平;俎曉莉;王炎;侯靜朝;王濤;
- 地址455000 河南省安陽市高新區弦歌大道西段
- 申請號CN201420589430.7
- 申請時間2014年10月13日
- 申請公布號CN204213286U
- 申請公布時間2015年03月18日
- 分類號F16H25/22(2006.01)I;
