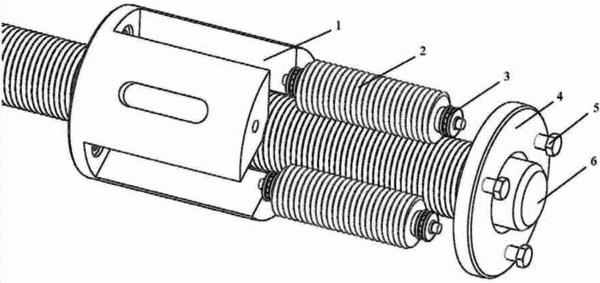

摘要：本發明公開了一種滾柱絲杠副。該滾柱絲杠副主要由絲杠、滾柱、螺母及螺母端蓋組成。工作時，由電動機帶動絲杠轉動，通過摩擦力矩使滾柱產生旋轉運動，由于絲杠與滾柱同時加工有螺紋，滾柱在自轉的同時，產生相對于絲杠的軸向位移。滾柱安裝在螺母上，通過螺母實現力與位移的輸出，最終實現旋轉運動向直線運動的轉化。該機構的主要優點是零件結構簡單，可靠性高，制造成本低，功能易于實現。并且通過絲杠與滾柱頭數、旋向及中徑的匹配，可以實現不同范圍的導程。當絲杠與滾柱頭數相等旋向相反，中徑近似相等時，可以實現微小導程，成為精密螺旋傳動機構，而其螺紋參數相對較大，剛度較好，既保證了絲杠副的剛度，又實現了微小導程，相當適用于大承載力下精密傳動與定位的場合。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人劉更;張文杰;佟瑞庭;劉嵐;王海偉;楊小輝;吳立言;馬尚君;董永;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201310382357.6
- 申請時間2013年08月28日
- 申請公布號CN103453096A
- 申請公布時間2013年12月18日
- 分類號F16H25/22(2006.01)I;
