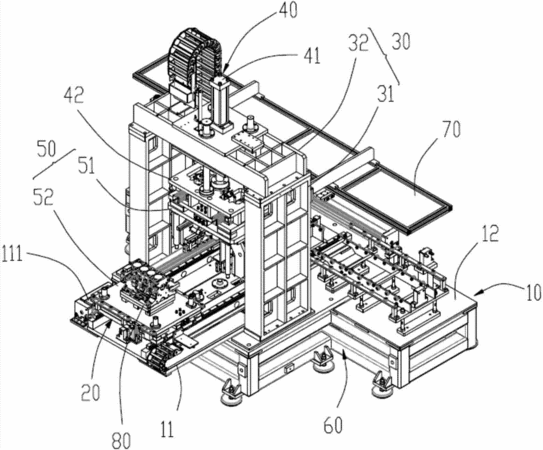

摘要：本實用新型提供一種缸體試漏檢測機構，包括導架、傳送裝置、拱形機架、升降裝置以及試漏夾具，導架包括一縱向導軌以及垂直地連接在縱向導軌一端且相對設置的二橫向導軌，傳送裝置安裝在導架上，用以驅動試漏夾具在縱向導軌與橫向導軌上移動，拱形機架架設在縱向導軌上方，升降裝置安裝在拱形機架上，試漏夾具包括上夾板以及對應與上夾板配合的下夾板，上夾板可拆卸地安裝在升降裝置上以通過升降裝置驅動升降，下夾板安裝在縱向導軌上且通過傳送裝置驅動移動。在更換時，通過將原安裝的試漏夾具傳送至一側空位的橫向導軌后，將另一試漏夾具移送至拱形機架下方進行安裝。本缸體試漏檢測機構可便于對試漏夾具的更換，極大地提高了生產效率。
- 專利類型實用新型
- 申請人廣州市番禺科騰工業有限公司;
- 發明人龔福岐;
- 地址511450 廣東省廣州市番禺區石基鎮雁洲村雁洲路1號
- 申請號CN201420529842.1
- 申請時間2014年09月15日
- 申請公布號CN204101242U
- 申請公布時間2015年01月14日
- 分類號G01M3/02(2006.01)I;
