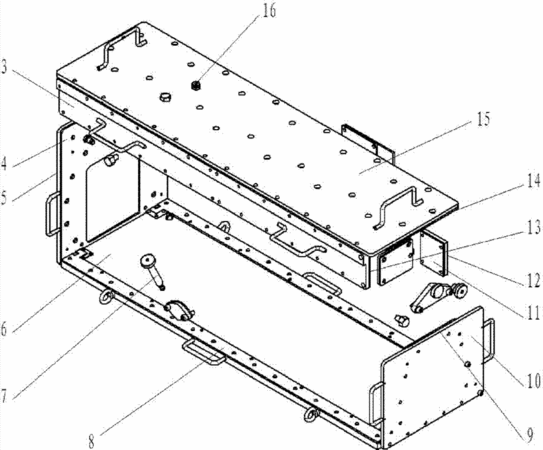

摘要：本發明公開了一種船用柴油機氣缸體裙部試漏裝置，包括頂面壓板、底面壓板、左側壓板、前端壓板、后端壓板和孔道密封件，所述底面壓板上對應于柴油機氣缸體裙部四角位置設置有四個向上突起的方形擋塊，并且在每個方形擋塊旁邊朝向底面壓板中心的位置均設置有向上突起的L形限位塊，每個方形擋塊與其旁邊的L形限位塊之間均留有L形縫隙；在所述底面壓板沿氣缸體長度方向的兩側設置有兩個密封膠墊，所述密封膠墊的兩頭均設置有與所述L形縫隙形狀對應的凸出部，并且所述密封膠墊的厚度高于所述方形擋塊的高度和所述L形限位塊的高度。該柴油機氣缸體裙部試漏裝置能夠對氣缸體裙部提供可靠密封。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人廖繼光;肖昭;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201110451211.3
- 申請時間2011年12月29日
- 申請公布號CN103185653B
- 申請公布時間2015年07月15日
- 分類號G01M3/02(2006.01)I;
