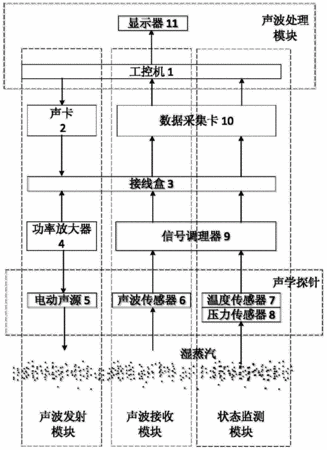

摘要：本實用新型屬于汽輪機排汽濕度在線監測技術領域，尤其涉及一種基于聲學的汽輪機排汽濕度在線測量系統。該系統包括工控機、聲卡、接線盒、功率放大器、電動聲源、聲波傳感器、溫度傳感器、壓力傳感器、信號調理器、數據采集卡、顯示器；利用聲速隨蒸汽濕度變化而變化的原理，通過測量濕蒸汽的聲速，以及相應濕蒸汽的溫度和壓力等參數來計算出蒸汽濕度，滿足汽輪機末級排汽濕度在線測量的需要；并將電動聲源、聲波傳感器、溫度傳感器、壓力傳感器高度集成為聲學探針布置在汽輪機末級出口處，使用方便可靠性高，不受汽輪機內水滴尺寸的影響，無需進行抽取樣本，反應靈敏，能夠實時測量并記錄蒸汽濕度，特別適合對汽輪機末級排汽濕度的測量。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人張世平;沈國清;安連鎖;劉偉龍;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201420438235.4
- 申請時間2014年08月05日
- 申請公布號CN203965387U
- 申請公布時間2014年11月26日
- 分類號G01N29/024(2006.01)I;G01N29/24(2006.01)I;
