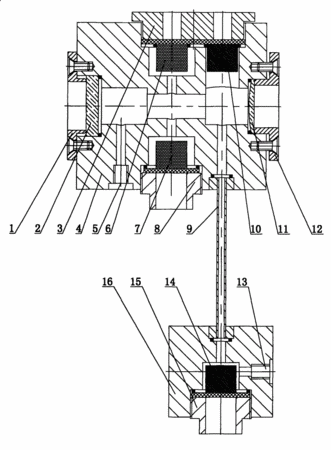

摘要：一種基于聲速測量的氫氣定量檢測裝置，它包括：超聲波發射模塊通過聲波傳導管與超聲波接收模塊相連接，其特點是：超聲波發射模塊包括超聲波發射室上設置的樣氣進氣口，超聲波發射室內置的超聲波發射器焊接在固定板上，并通過壓接螺柱固定在超聲波發射室內；超聲波接收模塊包括氣室內置的超聲波接收器、主拾音器、輔拾音器、平鏡片和凸透聚光鏡，氣室上設有樣氣出氣口，超聲波接收器和主拾音器焊接在固定板上，并通過壓板固定在氣室內；輔拾音器焊接在固定板上，并通過螺柱固定在氣室內；平鏡片與凸透聚光鏡片同軸相對設置于氣室的兩端，平鏡片固定在氣室內的左側，凸透聚光鏡片固定在氣室內的右側。能夠實現對混合氣體中氫氣的高精度檢測。
- 專利類型實用新型
- 申請人白山發電廠;吉林市北華電子技術開發有限責任公司;
- 發明人劉守茹;姜豐;高連偉;辛峰;關濤;聶文斌;
- 地址132400 吉林省樺甸市樺甸大街274號白山發電廠
- 申請號CN200920094403.1
- 申請時間2009年09月21日
- 申請公布號CN201522477U
- 申請公布時間2010年07月07日
- 分類號G01N29/024(2006.01)I;
