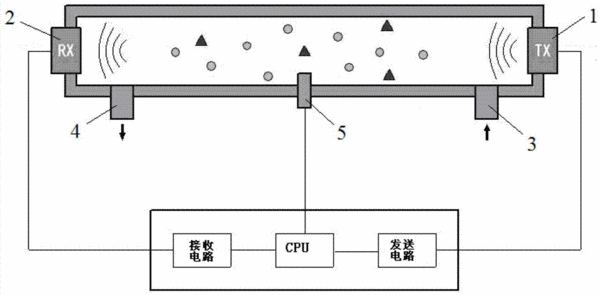

摘要:本實用新型公開了一種超聲波氧氣傳感器,包括中空的氣室、超聲波發射器、超聲波接收器和控制電路,所述的氣室的側壁上設有氣體進口和氣體出口,所述的超聲波發射器和超聲波接收器分別安裝在氣室相對的兩側壁上,超聲波發射器的控制端通信連接至控制電路,超聲波接收器的輸出端通信連接至控制電路,本實用新型的技術效果在于,本實用新型尺寸小,結構緊湊,安裝方便;傳感器內置溫度、壓力補償,測量更加準確;測量僅需出廠標定,無需現場標定校準,維護方便;采用物理方法測量O2濃度,無電極接觸反應和無化學試劑消耗,無消耗零件,維護成本??;同時氧含量的量程為0-100%,量程遠大于一般傳感器,可以檢測高濃度氣體。
- 專利類型實用新型
- 申請人湖南省國瑞儀器有限公司;
- 發明人江資昉;
- 地址410117 湖南省長沙市萬家麗南路環??萍籍a業園振華路199號
- 申請號CN201220685025.6
- 申請時間2012年12月12日
- 申請公布號CN202947994U
- 申請公布時間2013年05月22日
- 分類號G01N29/024(2006.01)I;
