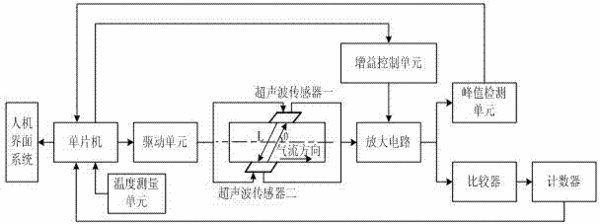

摘要：本發明涉及一種同時測量沼氣成份與流量的裝置及測量方法。包括以下步驟：通過自動增益電路控制放大電路輸出信號，通過判斷超聲波信號的相對大小，識別所測氣體是空氣還是沼氣，若所測的氣體為沼氣，則通過超聲波傳感器測量沼氣的聲速，通過溫度測量單元測量沼氣的溫度，再通過混合氣體特征方程計算沼氣中CO2氣體的體積濃度，由溫度與飽和水氣壓的關系來計算水蒸氣的體積濃度，最后可得CH4氣體的體積濃度，同時通過測量超聲波信號順流與逆流的時間差來測得沼氣的流量。本發明僅僅通過一個溫度傳感器和一對超聲波傳感器測得的信號的進行處理就能完成對沼氣成份與流量的測量，為沼氣工業應用中的低成本要求提供了有效的解決方法。
- 專利類型發明專利
- 申請人武漢四方光電科技有限公司;
- 發明人熊友輝;劉志強;聶曉楠;康莊;
- 地址430205 湖北省武漢市東湖新技術開發區鳳凰產業園鳳凰園三路3號
- 申請號CN201310428564.0
- 申請時間2013年09月18日
- 申請公布號CN103454344A
- 申請公布時間2013年12月18日
- 分類號G01N29/024(2006.01)I;G01F1/66(2006.01)I;G01F1/68(2006.01)I;
