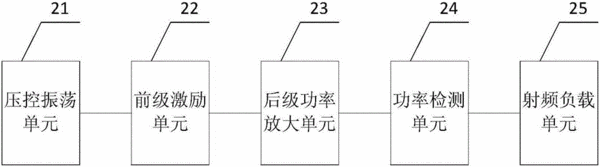

摘要：本實用新型提供了一種固態射頻發生器，屬于射頻技術領域。該固態射頻發生器包括壓控振蕩單元、前級激勵單元、后級功率放大單元、功率檢測單元和射頻負載單元；所述壓控振蕩單元的信號輸出端與所述前級激勵單元的信號輸入端相連，所述前級激勵單元的信號輸出端與所述后級功率放大單元的信號輸入端相連，所述后級功率放大單元的信號輸出端與所述功率檢測單元的信號輸入端相連，所述功率檢測單元的信號輸出端與所述射頻負載單元的信號輸入端相連。本實用新型所述的固態射頻發生器由于只有一組功率放大單元，故省略了功率分配和功率合成的過程，從而有效降低了射頻發生器的調試難度，縮小射頻發生器對體積。
- 專利類型實用新型
- 申請人北京銳光儀器有限公司;
- 發明人李毅;郭洪民;
- 地址102206 北京市昌平區生命園路9號院
- 申請號CN201621090951.3
- 申請時間2016年09月28日
- 申請公布號CN206041942U
- 申請公布時間2017年03月22日
- 分類號H03F3/189(2006.01)I;H03F3/20(2006.01)I;
