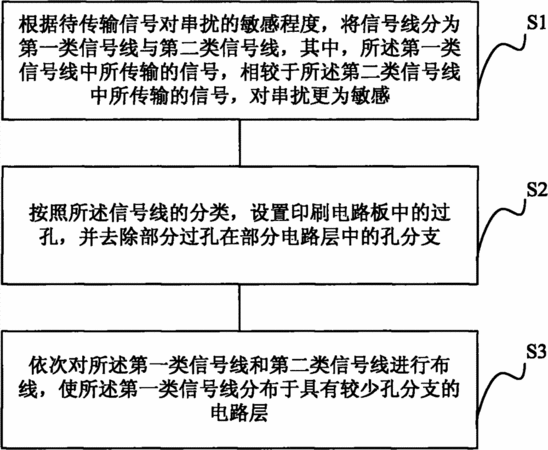

摘要：一種背板信號線布線方法和一種背板系統，其中，所述背板信號線布線方法包括：根據待傳輸信號對串擾的敏感程度，將信號線分為第一類信號線與第二類信號線，其中，所述第一類信號線中所傳輸的信號，相較于所述第二類信號線中所傳輸的信號，對串擾更為敏感；按照所述信號線的分類，設置印刷電路板中的過孔，并去除部分過孔在部分電路層中的孔分支；依次對所述第一類信號線和第二類信號線進行布線，使所述第一類信號線分布于具有較少孔分支的電路層。本發明有效地利用了背板中的電路層空間，顯著地降低孔分支對穿越電路層的信號線所產生的串擾。
- 專利類型發明專利
- 申請人無錫江南計算技術研究所;
- 發明人黃永勤;高劍剛;金利峰;鄭浩;李滔;劉耀;周煒;
- 地址214083 江蘇省無錫市濱湖區軍東新村030號
- 申請號CN200910198571.X
- 申請時間2009年11月06日
- 申請公布號CN102053650B
- 申請公布時間2013年09月18日
- 分類號G06F1/16(2006.01)I;H05K1/02(2006.01)I;
