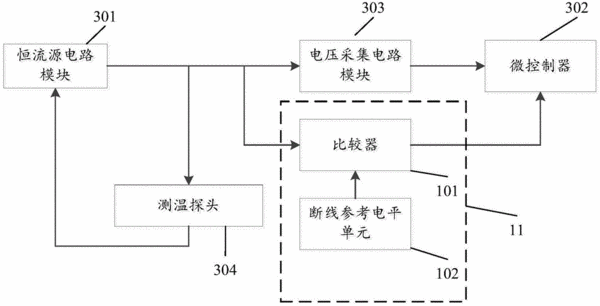

摘要：本實用新型公開用于電氣火災探測的帶斷線檢測的溫度傳感電路，該溫度傳感電路與恒流源電路系統相連接，該溫度傳感電路包括：比較器和斷線參考電平單元，其中，比較器，分別與斷線參考電平單元、恒流源電路系統中的恒流源電路模塊、恒流源電路系統中微控制器和恒流源電路系統中電壓采集電路模塊相耦接，該比較器與電壓采集電路模塊并聯后分別與溫控探頭、恒流源電路模塊和微控制器耦接，用于測量恒流源電路模塊兩端的電壓值，當該電壓值大于參考電平單元提供的斷線的電壓參考值時，輸出報警信號到微控制器；斷線參考電平單元，用于提供預置的斷線的電壓參考值給比較器。本實用新型解決了恒流源電路系統無法識別溫度傳感器沒有接入或者斷線的問題。
- 專利類型實用新型
- 申請人北京易艾斯德科技有限公司;
- 發明人崔海順;辛劍明;梁東;祁那應;
- 地址100191 北京市海淀區知春路51號慎昌大廈6層
- 申請號CN201320855527.3
- 申請時間2013年12月23日
- 申請公布號CN203882407U
- 申請公布時間2014年10月15日
- 分類號G08B17/06(2006.01)I;G08B29/06(2006.01)I;
