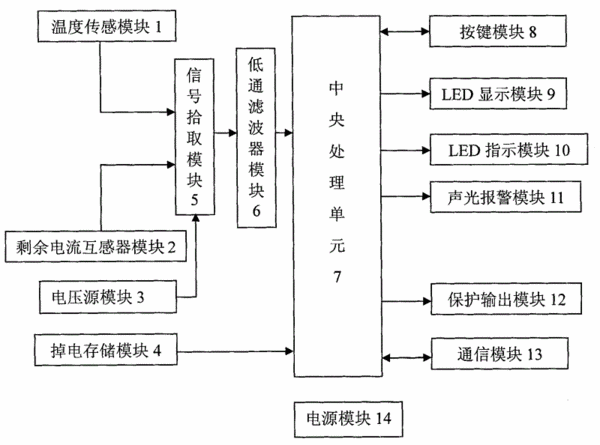

摘要：本實用新型涉及一種剩余電流與溫度的組合式電氣火災監控探測器，包括溫度傳感模塊、剩余電流互感器模塊、電壓源模塊、掉電存儲模塊、信號拾取模塊、低通濾波器模塊、中央處理單元、按鍵模塊、LED顯示模塊、LED指示模塊、聲光報警模塊、保護輸出模塊、通信模塊、電源模塊，所述的溫度傳感模塊、剩余電流互感器模塊、電壓源模塊分別與信號拾取模塊連接，所述的信號拾取模塊與低通濾波器模塊連接，所述的中央處理單元分別與掉電存儲模塊、低通濾波器模塊、按鍵模塊、LED顯示模塊、LED指示模塊、聲光報警模塊、保護輸出模塊、通信模塊連接。與現有技術相比，本實用新型具有體積較小、方便安裝和查看、配制靈活、方便原有系統的升級改造、集成度較高、可靠性高等優點。
- 專利類型實用新型
- 申請人上海安科瑞電氣股份有限公司;
- 發明人姜龍;陳緒平;蔡守平;
- 地址201801 上海市嘉定區育綠路253號
- 申請號CN201020230668.2
- 申請時間2010年06月18日
- 申請公布號CN201707753U
- 申請公布時間2011年01月12日
- 分類號G08B17/06(2006.01)I;
