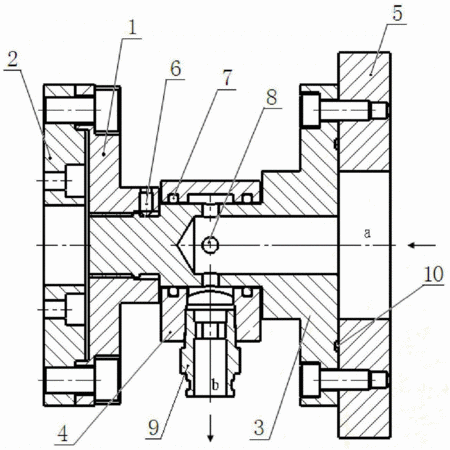

摘要：本實用新型涉及一種輔助氣路工裝。它包括轉動滑閥體，滑閥外環和底板法蘭；底板法蘭與轉動滑閥體的一端連接；轉動滑閥體的另一端為法蘭盤，與工件的模板固定座連接固定；在轉動滑閥體的中間，其外部套裝一滑閥外環，滑閥外環由工作架固定在工作臺上不動；底板法蘭外側與轉臺法蘭連接固定，轉臺法蘭與外部的工作轉臺連接；轉動滑閥體帶有法蘭盤一端的中心，有一個直通到轉動滑閥體中間部位的孔洞，孔洞的頂端設有氣孔，與滑閥外環內兩側的氣路連通。本實用新型使得部件在運動狀態下，也能使用氣動夾緊。本實用新型安裝操作方便，提高了生產效率。
- 專利類型實用新型
- 申請人北京君泰天盛科技有限公司;
- 發明人農宏義;菅新樂;任立海;
- 地址100070 北京市豐臺區科興路9號109室
- 申請號CN201420302305.3
- 申請時間2014年06月06日
- 申請公布號CN203918576U
- 申請公布時間2014年11月05日
- 分類號B23Q3/08(2006.01)I;
