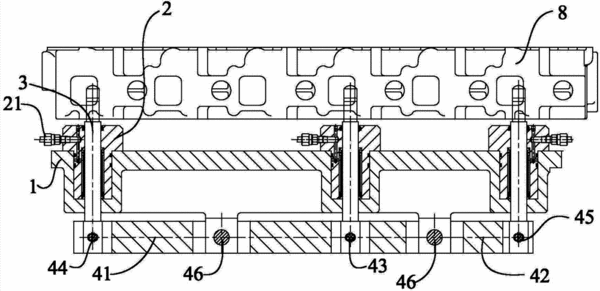

摘要：本實用新型公開了一種銑氣缸蓋頂面的定位裝置，其特征在于，包括：夾具體，所述夾具體固定在銑床工作臺上，在其對應氣缸蓋進氣門座孔凸臺處設有三個通孔；導向套，所述導向套為三個且對應安裝在所述三個通孔內；定位桿，所述定位桿為三個且對應穿過所述三個導向套；調節機構，所述調節機構包括第一連桿與第二連桿，所述第一連桿與所述第二連桿分別通過轉軸安裝在所述夾具體上，所述第一連桿、所述第二連桿與三個所述定位桿形成聯動。該裝置對彎曲的氣缸蓋進行自動的定位調節，使得實際的參考面與理論參考面的誤差減少一半。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人蔣聰;潘東;廖繼光;袁福吾;寧杰;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320544250.2
- 申請時間2013年08月30日
- 申請公布號CN203401338U
- 申請公布時間2014年01月22日
- 分類號B23Q3/08(2006.01)I;
