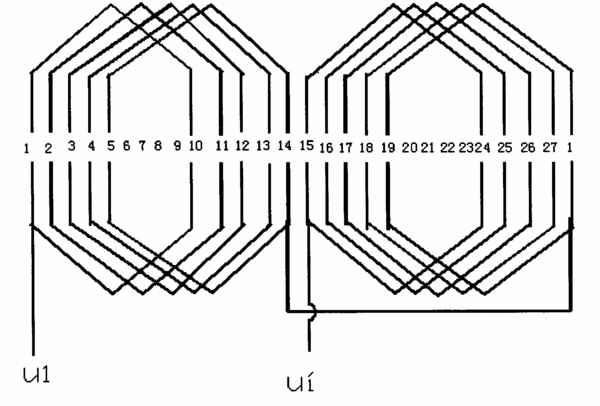

摘要：一種船用無刷三相同步發電機分數槽繞組，其特征是將定子槽數108槽、極數8極、相數3相，并聯支路數為4，線圈節距為11，每相每支路有9個等匝線圈串聯而成的傳統分數槽繞組，分成4個循環，每個循環為27槽2極3相，并聯支路數為1，每相每條支路繞組由10個線圈串聯而成，線圈節距都為9。本發明的技術效果是：1.感應電勢中無3次及3的倍數次諧波；5、7……奇數次諧波含量??；2.磁勢中不含次諧波，偶次諧波??；3.繞組端部短，漏抗??；4.繞組可以星型接法，也可以三角形接法；5、相電壓波形畸變率小于5％；6.可以帶大于25％的不對稱負載；7.可以帶30％～60％的非線性負載。
- 專利類型發明專利
- 申請人泰豪科技股份有限公司;
- 發明人林政安;
- 地址330000江西省南昌市高新開發區高新大道泰豪大廈
- 申請號CN200910115721.6
- 申請時間2009年07月21日
- 申請公布號CN101610011A
- 申請公布時間2009年12月23日
- 分類號H02K3/12(2006.01)I;
