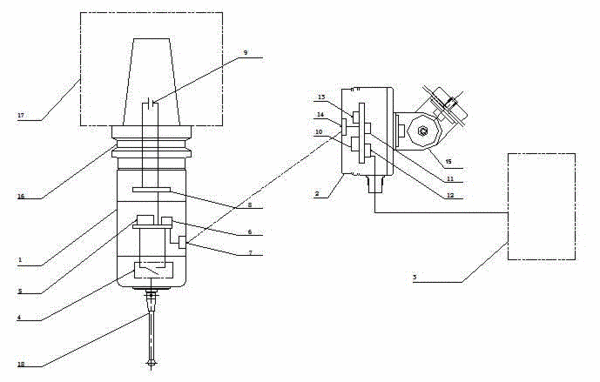

摘要：本發明涉及一種基于無線電通訊的數控機床在線測量裝置，帶電纜的工件測量系統由于電纜的存在，所以每次測量都需要手工在機床主軸上裝夾和卸下測頭，比較費事。本產品的組成包括：安裝在測頭（1）里面的信號發生裝置，所述的信號發生裝置通過無線通訊的方式連接信號接收裝置，所述的信號接收裝置與機床數控系統（3）連接，所述的信號發生裝置包括與測針（18）連接的測量開關（4），所述的測量開關連接CPU一（5），所述的CPU一連接無線電收發模塊一（6），所述的無線電收發模塊一連接天線一（7），所述的CPU一連接傳旋轉感器（8），所述的旋轉傳感器固定安裝在所述的測頭里面，所述的旋轉傳感器與所述的CPU一分別連接電源（9）。本產品用于數控機床在線測量。
- 專利類型發明專利
- 申請人哈爾濱先鋒機電技術開發有限公司;
- 發明人徐信波;劉洋;耿秋斌;李曉江;
- 地址150060 黑龍江省哈爾濱市開發區迎賓路集中區太湖北路創業大廈8單元1層
- 申請號CN201110054756.0
- 申請時間2011年03月08日
- 申請公布號CN102179723A
- 申請公布時間2011年09月14日
- 分類號B23Q17/00(2006.01)I;G01B7/00(2006.01)I;
