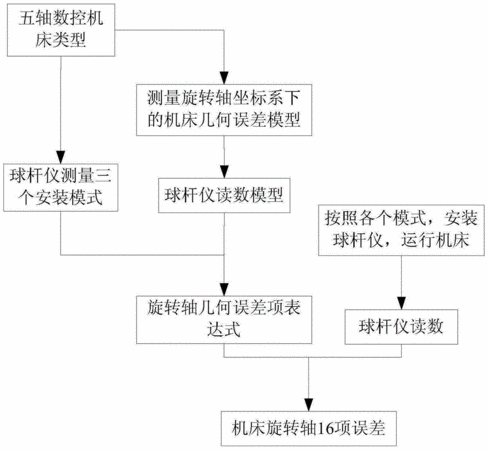

摘要：本發明公開了一種五軸數控機床通用的旋轉軸幾何誤差辨識方法，包括：根據五軸數控機床類型，確定球桿儀測量模式；根據數控機床幾何誤差模型，利用球桿儀敏感向量，獲得球桿儀讀數模型；根據球桿儀讀數模型和球桿儀測量模式、幾何誤差項的性質和平動軸幾何誤差項，得到機床旋轉軸幾何誤差項表達式；選擇合適的安裝參數，運行機床，得到相應的球桿儀讀數；輸入五軸數控機床三個平動軸幾何誤差項，根據旋轉軸幾何誤差項表達式和球桿儀讀數，得到五軸數控機床兩個旋轉軸的16項幾何誤差。該發明適合于不同類型的五軸數控機床，能夠得到機床兩個旋轉軸的全部16項幾何誤差，同時安裝簡單，測量時間短，辨識結果符合幾何誤差項的性質，測量精度高。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人傅建中;付國強;賀永;林志偉;賴金濤;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201410096074.X
- 申請時間2014年03月14日
- 申請公布號CN103878641B
- 申請公布時間2016年07月06日
- 分類號B23Q17/00(2006.01)I;
