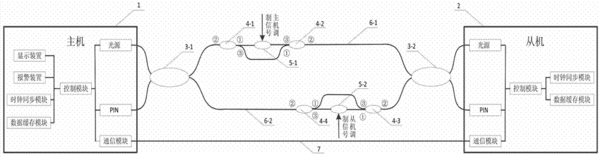

摘要：本實用新型公開一種基于雙調制馬赫-澤德干涉儀的光纖振動傳感系統，包括馬赫-澤德干涉儀、以及設置在干涉儀兩端的主機和從機，以及2個耦合器、4個光光環形器、2個相位調制器及2根傳感光纖。本實用新型將光纖干涉儀兩端的主機和從機發出的調制信號分別加載到干涉儀的相位調制器實現雙調制，被調制的信號相干后在光源的對端實現信號的采樣和解調，在實現解調的過程中將調制信號進行延遲作為解調信號，以抵消被調制信號經過傳輸和電路延遲到達解調模塊的時間延遲，從而解決了由于調制和解調信號之間相位差過大造成解調結果嚴重變形的弊端，進而使得主機和從機端的調制信號和解調信號之間的相位差大大降低，以達到更高的定位精度。
- 專利類型實用新型
- 申請人中國電子科技集團公司第三十四研究所;
- 發明人張旭煒;李焰;胡挺;楊慶銳;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201320868844.9
- 申請時間2013年12月26日
- 申請公布號CN203672478U
- 申請公布時間2014年06月25日
- 分類號G01H9/00(2006.01)I;
