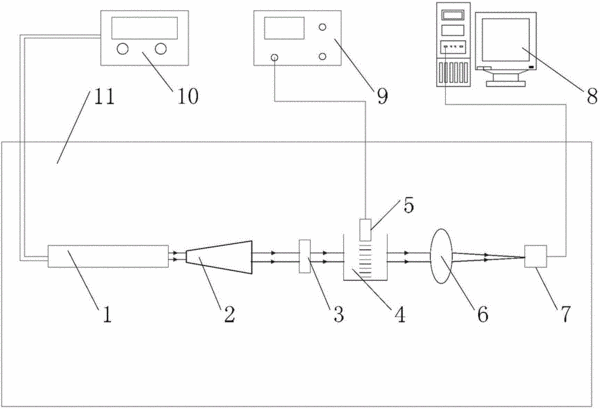

摘要：一種超聲波功率測量系統，本實用新型屬于測量儀器，解決現有輻射力天平法測量超聲波功率對環境要求較高、儀器達到穩定測量狀態所需時間較長的問題。本實用新型包括激光器、擴束鏡、衰減片、水槽、成像透鏡、CCD攝像機、計算機、激光電源和光學平臺，所述激光器、擴束鏡、衰減片、水槽、成像透鏡和CCD攝像機沿光路依次固定在光學平臺上，成像透鏡的軸線與激光器1發出的平行光的軸線重合，CCD攝像機放置在成像透鏡的焦點上，用于接收衍射圖案，并將該圖像傳遞給計算機進行處理；所述激光電源為激光器提供電源。本實用新型大幅度提高測量精度和測量速度，適用于醫用超聲儀器和工業及實驗等超聲儀器輸出功率的實時在線高精度測量。
- 專利類型實用新型
- 申請人湖北省計量測試技術研究院;華中科技大學;
- 發明人陳炎明;朱福龍;何黎平;段科;潘永軍;陶加全;藺欣欣;
- 地址430223 湖北省武漢市武漢東湖高新開發區汽車電子產業園茅店山中路2號
- 申請號CN201620224313.X
- 申請時間2016年03月22日
- 申請公布號CN205537937U
- 申請公布時間2016年08月31日
- 分類號G01H9/00(2006.01)I;
