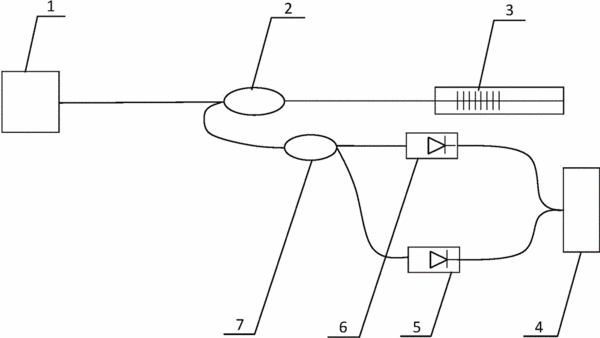

摘要：一種包層光纖光柵振動傳感儀，半導體激光器通過單模光纖與光纖環形器相連，光纖環形器通過單模光纖與光纖光柵傳感器和光纖波分復用器相連，光纖波分復用器通過單模光纖與包層光柵光電探測器和纖芯光柵光電探測器相連,包層光柵光電探測器和纖芯光柵光電探測器通過同軸電纜與示波器相連，在細芯光纖上寫有纖芯光柵，光纖包層上寫有包層光柵。在建筑物震動檢測時，半導體激光器發出的激光經光纖環形器傳輸至纖芯光柵和包層光柵，待測振動體振動引起包層光柵反射的包層模能量分布變化，改變耦合進入單模光纖的能量，獲得振動方向信息，實時檢測橋梁、隧道、大壩等土木工程的結構形變，研究地球內部結構和地震波傳播特性，實現臨震預報。
- 專利類型發明專利
- 申請人西北大學;
- 發明人喬學光;榮強周;包維佳;
- 地址710069 陜西省西安市太白北路229號
- 申請號CN201410627882.4
- 申請時間2014年11月10日
- 申請公布號CN104390694A
- 申請公布時間2015年03月04日
- 分類號G01H9/00(2006.01)I;
