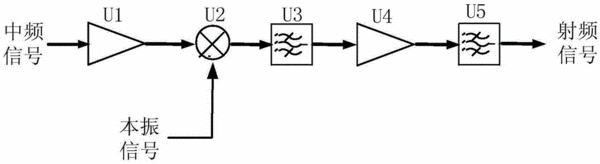

摘要：本發明公開了一種上變頻電路。所述電路包括：中頻放大器、混頻器、第一高頻帶通濾波器、射頻放大器和第二高頻帶通濾波器；其中，中頻信號輸入至中頻放大器的輸入端，中頻放大器的輸出端與混頻器的第一輸入端連接，本振信號輸入至混頻器的第二輸入端；混頻器的輸出端與第一高頻帶通濾波器的輸入端連接，第一高頻帶通濾波器的輸出端與射頻放大器的輸入端連接，射頻放大器的輸出端與第二高頻帶通濾波器的輸入端連接，第二高頻帶通濾波器的輸出端輸出射頻信號。本發明抑制了混頻干擾信號等無用的混頻產物以及本振信號的泄露。
- 專利類型發明專利
- 申請人北京銳安科技有限公司;
- 發明人陳志慧;朱進軍;馬曉華;李錫忠;魯雪峰;王超;鄧敬賢;劉長海;
- 地址100044 北京市海淀區西小口路66號中關村東升科技園北領地B-2號樓七層
- 申請號CN201510954268.3
- 申請時間2015年12月17日
- 申請公布號CN105577123A
- 申請公布時間2016年05月11日
- 分類號H03D7/16(2006.01)I;
