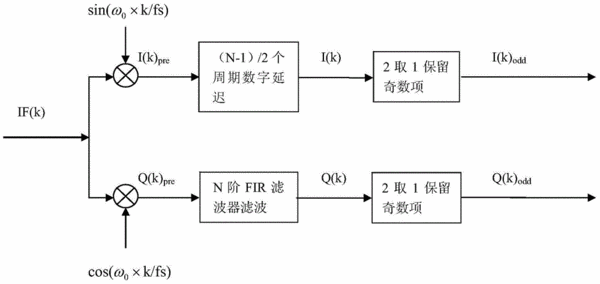

摘要：本發明提供的一種數字中頻信號正交下變頻的實現方法及模塊，對任意頻率的數字中頻信號的正交下變頻的實現進行改進，只對I路信號或者Q路信號使用濾波器進行濾波，能在保證I/Q數據同步下變頻的情況下，節約大量用于實現濾波器的硬件邏輯資源。本方法首先對輸入的數字中頻信號進行I路和Q路的四分之一下變頻，所述四分之一下變頻指的是參與混頻的本地載波的頻率等于中頻輸入信號數字采樣率的四分之一；對下變頻后得到的I路信號和Q路信號的其中一路使用濾波器進行濾波，濾掉高頻信號后，進行降采樣抽取，另外一路不使用濾波器，只進行數字延遲處理，再進行降采樣抽取。
- 專利類型發明專利
- 申請人北京東方聯星科技有限公司;
- 發明人不公告發明人;
- 地址100085 北京市海淀區上地西路8號院上地科技大廈4號樓701室
- 申請號CN201410670974.0
- 申請時間2014年11月20日
- 申請公布號CN104393841A
- 申請公布時間2015年03月04日
- 分類號H03D7/16(2006.01)I;
