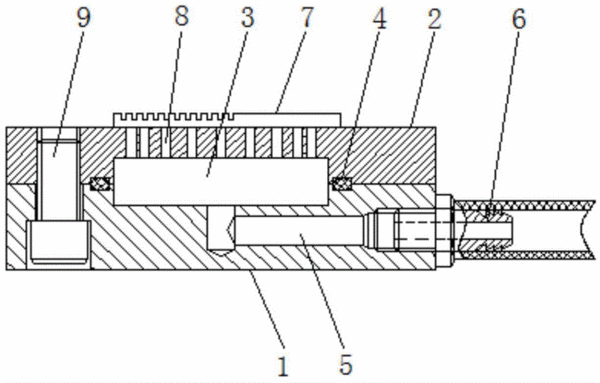

摘要：本實用新型公開了一種半導體應變計硅片焊接定位吸盤，包括有底座和安裝在底座上的真空吸盤，底座與真空吸盤之間設有密閉的真空腔，真空腔周邊設有夾緊在底座與真空吸盤之間的密封環，底座內設有與真空腔連通的氣道，氣道延伸至底座一側，并安裝有氣嘴，真空吸盤上表面設為放置半導體應變計硅片的工作臺，工作臺上呈圓形陣列分布有若干連通至真空腔的氣孔。本實用新型結構簡單合理，安裝使用方便，使用時外接真空泵將真空腔抽真空，進而能夠將半導體應變計硅片穩定的吸緊在真空吸盤的工作臺上，有效地提高了工件焊接時的穩定性，不易移動，保證了焊接點位置的精確度，成品合格率達到98%以上，并大幅提高了工作效率。
- 專利類型實用新型
- 申請人蚌埠天光傳感器有限公司;
- 發明人黃若豐;
- 地址233010 安徽省蚌埠市高新區嘉和路118號
- 申請號CN201320645543.X
- 申請時間2013年10月18日
- 申請公布號CN203617263U
- 申請公布時間2014年05月28日
- 分類號H01L21/683(2006.01)I;
