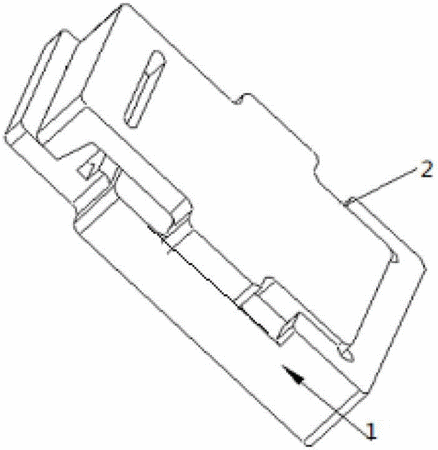

摘要:本實用新型公開了一種帶有限位槽的基片焊接端子的夾緊裝置,包括有相扣合的底座和上蓋,所述底座的后端設有U型臺階,所述底座的中部分別設有橫向基片放置槽,所述的基片放置槽的兩側分別位于底座的邊緣處開有橫向的左、右限位槽,所述的底座前端的兩側分別設有限位凸臺,底座前端兩側的限位凸臺之間設有端子固定凸臺,上蓋的前端設有與條形下通孔相對應的條形上通孔。本實用新型通過限位槽與上蓋上的左右限位凸臺的配合達到很好的限位效果,防止上蓋發生移動,導致端子焊接不準確,結構合理,取代了以往的手工焊接操作,且定位準確、焊接均勻、工作效率高。
- 專利類型實用新型
- 申請人蚌埠天光傳感器有限公司;
- 發明人黃若豐;
- 地址233010 安徽省蚌埠市高新區嘉和路118號
- 申請號CN201220577497.X
- 申請時間2012年11月05日
- 申請公布號CN202997271U
- 申請公布時間2013年06月12日
- 分類號H01R43/02(2006.01)I;
