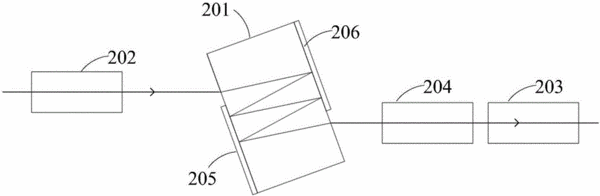

摘要：本申請實施例提供了一種法拉第旋光組件，包括：法拉第元件、第一分束器、第二分束器以及石英旋轉器；法拉第元件沿光路方向的第一透射面和第二透射面與光路方向成傾斜角度；第一透射面局部具有第一反射片，第二透射面局部具有第二反射片；第一反射片和第二反射片通過膠水分別粘貼在第一透射面和第二透射面；第一反射片上涂覆膠水的區域在第一反射片的一端；第二反射片上涂覆膠水的區域在第二反射片的一端；本申請實施例中無需對第一透射面和第二透射面連續鍍膜，避免了兩個鍍膜層鍍膜不好，導致光潔度急劇下降的問題。反射片上涂覆膠水的區域與反射片上光束反射區域相距足夠遠，不會影響反射片上光束反射區域的表面形狀，保證了光束質量。
- 專利類型發明專利
- 申請人深圳市創鑫激光股份有限公司;
- 發明人張浩泰;符照森;李偉;李連城;蔣峰;
- 地址518103 廣東省深圳市寶安區沙井鎮新橋芙蓉工業區芙蓉三路4號創鑫激光產業園
- 申請號CN201610605280.8
- 申請時間2016年07月27日
- 申請公布號CN106094264A
- 申請公布時間2016年11月09日
- 分類號G02F1/09(2006.01)I;
