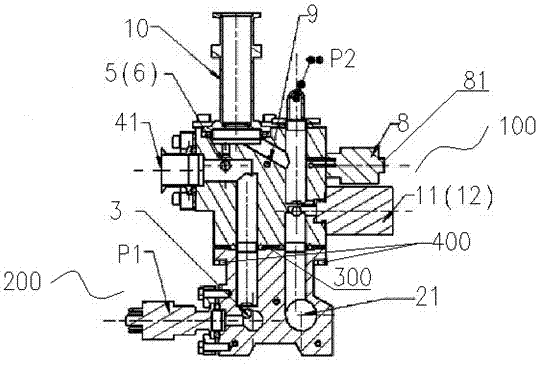

摘要:本實用新型提供一種質譜檢漏儀的組合閥體裝置,包括閥體,所述閥體的內部開設有用于氣體泄漏檢測的粗檢氣體通路、用于氣體泄漏檢測的精檢氣體通路,以及用于安裝切換組件的安裝口,所述切換組件用于所述粗檢氣體通路和所述精檢氣體通路之間的切換。本實用新型質譜檢漏儀的組合閥體裝置,由于精檢氣體通路和粗檢氣體通路在所述閥體的內部開設而成,避免了現有技術中采用多個管路連接形成整條氣體通路時容易導致密封不嚴的問題,大大提高了密封性,并且,粗檢氣體通路和精檢氣體通路以及切換組件都位于殼體的內部,使得裝置的結構緊湊,減小占地面積,并便于運輸。
- 專利類型實用新型
- 申請人北京中科科儀股份有限公司;
- 發明人曹桂英;
- 地址100190 北京市海淀區中關村北二條13號
- 申請號CN201320571181.4
- 申請時間2013年09月16日
- 申請公布號CN203532847U
- 申請公布時間2014年04月09日
- 分類號F16K11/00(2006.01)I;F16K27/00(2006.01)I;G01M3/20(2006.01)I;
