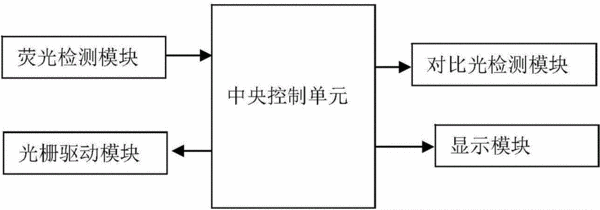

摘要：本發明屬于光度計技術領域，尤其涉及一種熒光分光光度計，包括主控模塊、熒光檢測模塊、光柵驅動模塊、對比光檢測模塊，所述主控模塊包括芯片U1、三極管Q1，所述芯片U1的引腳17接三極管Q1的基極，其引腳18接三極管Q1的集電極，所述三極管Q1的發射極接地，所述熒光檢測模塊包括傳感器J1、光源J2、電容C3、電容C4、電阻R4，所述傳感器J1接芯片U1的引腳2，所述光源J2接芯片U1的引腳3，所述光柵驅動模塊包括光電耦合U4、電阻R5、電阻R6、電容C6、電機M1，所述光電耦合U4的引腳1接芯片U1的引腳21，其引腳2接電阻R5的一端、電容C6的一端。
- 專利類型發明專利
- 申請人天津港東科技發展股份有限公司;
- 發明人馬學勇;
- 地址300384 天津市南開區華苑產業區鑫茂科技園G座EF單元二層
- 申請號CN201410735846.X
- 申請時間2014年12月04日
- 申請公布號CN105716710A
- 申請公布時間2016年06月29日
- 分類號G01J3/00(2006.01)I;
