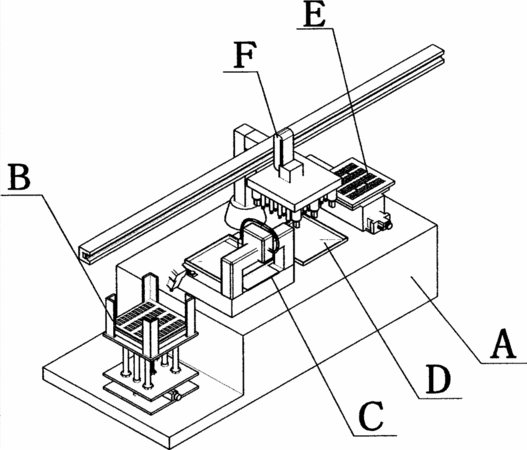

摘要：本實用新型公開了一種異質鍵合成型裝置，包括工作臺，工作臺上固定設置吊運物料的吊裝機構，吊裝機構的下方設置上板機構、點膠機構、上片機構、鍵合機構。上板機構包括由電機驅動做上下運動的放置第一物料的物料板。點膠機構包括沿工作臺縱向運動的限定第一物料的限位槽，限位槽的上方設置沿工作臺橫向和垂直運動的點膠針頭。鍵合機構包括定位盤，定位盤的至少一個邊設置向底部收口的傾斜角度為55～65°的導入槽。上片機構包括放置第二物料的第二物料板，第二物料板的下方設置上下運動的推板。所述吊裝機構包括沿工作臺橫向和垂直運動的真空吸盤。本實用新型極大的解決了異質鍵合過程高精度定位、重復性定位以及高進度可操控性的難題。
- 專利類型實用新型
- 申請人江陰迪林生物電子技術有限公司;
- 發明人白向陽;
- 地址214434 江蘇省無錫江陰市砂山路85號B4室
- 申請號CN201320557082.0
- 申請時間2013年09月09日
- 申請公布號CN203498072U
- 申請公布時間2014年03月26日
- 分類號B81C3/00(2006.01)I;
