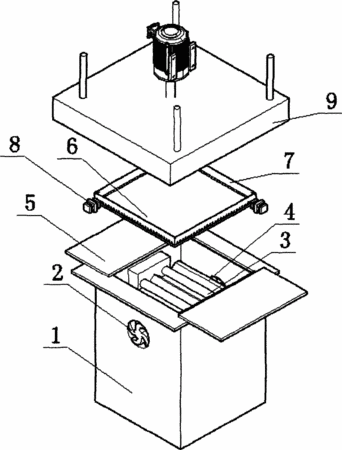

摘要：本實用新型公開了一種微流控芯片合片機，包括底座、固化裝置、定位盤、真空加壓裝置、控制機構；所述固化裝置安裝在底座頂部的槽孔內，固化裝置包括固定在槽孔內底上的紫外線固化燈，紫外線固化燈上方的槽孔側壁之間設置自動門；所述定位盤固定在底座頂部，定位盤包括安裝與槽孔尺寸對應的盤面，盤面的四周設置內側帶有真空吸附孔的邊艙，邊艙的邊角處設置由氣缸控制的水平運動隔離用的擋片；所述真空加壓裝置設置在定位盤的正上方，真空加壓裝置包括由伺服電機A帶動的與槽孔頂部外沿配合的外接真空泵的真空室，真空室內設置由伺服電機B驅動的與邊艙內側的盤面對應的真空腔。本實用新型具有自動化程度高、效率高、成本低、鍵合后無氣泡、鍵合強度高的優點。
- 專利類型實用新型
- 申請人江陰迪林生物電子技術有限公司;
- 發明人白向陽;
- 地址214434 江蘇省無錫江陰市砂山路85號B4室
- 申請號CN201320557126.X
- 申請時間2013年09月09日
- 申請公布號CN203423147U
- 申請公布時間2014年02月05日
- 分類號H01L21/50(2006.01)I;H01L21/68(2006.01)I;H01L21/60(2006.01)I;
