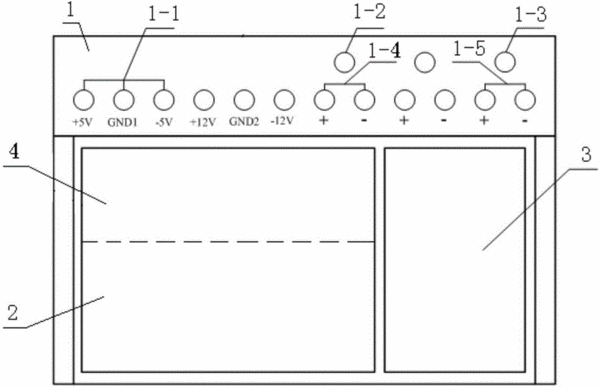

摘要：實用新型提供一種LED特性測試實驗裝置，電源、電路和光路集成在一個箱體中，實驗臺面上電源區包括直流電源接口、恒流源輸出接口及其恒流源調節旋鈕、高壓源輸出接口及其高壓源調節旋鈕；電路區包括電路區電源接口、電阻單元的連接口、可變電阻器單元及其電阻器調節旋鈕、PWM脈沖輸出接口、PWM調節旋鈕、電流調節旋鈕；儀表區包括儀表區電源接口、電壓表、電壓表輸入接口、電壓換檔開關、電流表、電流表輸入接口和電流換檔開關、照度計表頭、照度值輸入接口、照度換檔開關和照度計調零旋鈕；光路區包括固定套筒支座、精密旋轉臺底座、發光二極管的輸入接口；箱體內有各種電源、恒流源、脈沖發生器與箱體實驗臺面上對應的接口連接，光源、光探測器組件安裝在支座上。
- 專利類型實用新型
- 申請人湖北眾友科技實業股份有限公司;
- 發明人楊飛;蔡昭;汪佩;王敏;
- 地址430074 湖北省武漢市高新技術開發區光谷一路眾友科技產業園
- 申請號CN201320559091.3
- 申請時間2013年09月09日
- 申請公布號CN203479981U
- 申請公布時間2014年03月12日
- 分類號G01R31/26(2006.01)I;G01M11/02(2006.01)I;
