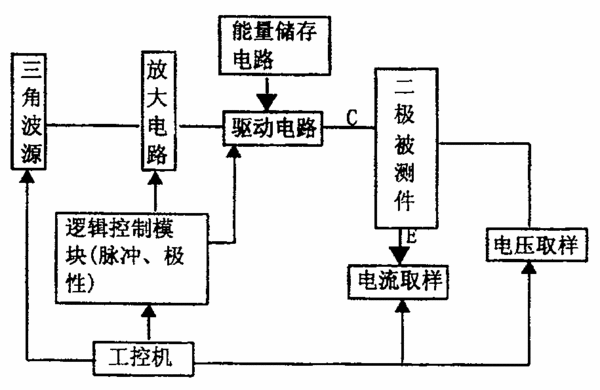

摘要：本發明屬于半導體器件的特性測試技術，涉及一種大功率半導體管測試方法及裝置。其方法是設置一個三角波源，三角波源的輸出部分經過放大電路與驅動電路連接，驅動電路驅動二極被測件，二極被測件與電流測量模塊和電壓測量模塊連接，有一個通量儲存電路為驅動電路連接提供測量所需的大能量；此外還設置有對測試過程進行控制的工控機，工控機通過邏輯控制模塊向放大電路輸出一個脈沖控制信號，該脈沖控制信號使放大電路輸出脈沖的三角波。本發明在對大功率半導體管進行測試時，其功率消耗低、測量系統發熱小。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人宋云衢;
- 地址212200江蘇省揚中市綠揚路88號
- 申請號CN200610038361.0
- 申請時間2006年02月20日
- 申請公布號CN100501433C
- 申請公布時間2009年06月17日
- 分類號G01R31/26(2006.01)I;H01L21/66(2006.01)I;
