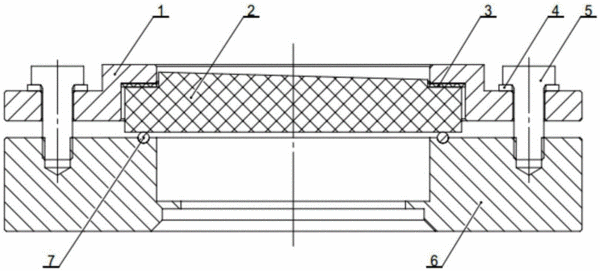

摘要:本實用新型公開了種高低溫真空環境下玻璃與金屬間直接密封結構,包括有石英玻璃、金屬密封腔體端面法蘭,金屬密封腔體端面法蘭的上端面設有半圓形凹槽,石英玻璃的下端面為平面端、上端面上設有斜面端凸臺;半圓形凹槽中填充有密封用銦絲,石英玻璃的平面端置于金屬密封腔體端面法蘭上并與密封用銦絲接觸,石英玻璃的凸臺外周的臺階上設置有非金屬墊片,非金屬墊片上蓋設有金屬蓋板,金屬蓋板的截面為臺階形,金屬蓋板的內側部分蓋設在非金屬墊片上、外側部分蓋設在金屬密封腔體端面法蘭的邊緣上,金屬蓋板與金屬密封腔體端面法蘭通過螺釘和墊片緊固。本實用新型簡化了制作工藝、節約了成本,在結構上實現了玻璃的可拆并拓寬了玻璃的結構形式。
- 專利類型實用新型
- 申請人安徽萬瑞冷電科技有限公司;
- 發明人陳耀鋒;張俊峰;丁懷況;武義鋒;李健;任明洋;
- 地址230088 安徽省合肥市高新區海棠路189號
- 申請號CN201521105263.5
- 申請時間2015年12月25日
- 申請公布號CN205371616U
- 申請公布時間2016年07月06日
- 分類號F16J15/06(2006.01)I;
