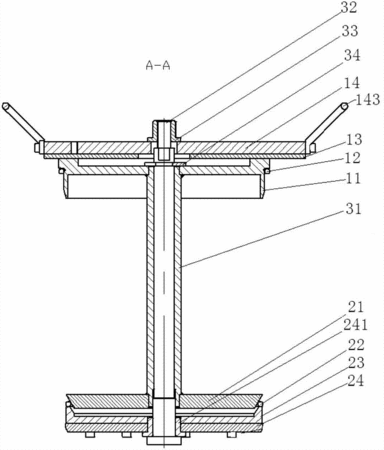

摘要：本實用新型公開了一種發動機缸孔水腔試漏密封裝置。該試漏密封裝置包括：上密封機構、下密封機構和支柱機構；上密封機構包括：定位套、第一密封圈、膠墊和固定板；下密封機構包括：密封板、第二密封圈和壓板，密封板為倒置的錐形圓盤，壓板也為圓盤狀，中部軸向開設有上大下小的階梯圓孔，第二密封圈設置在密封板與壓板套裝形成的斜槽內；支柱機構包括：支柱、拉桿和帶肩螺母，支柱兩端分別固定在所述定位套和密封板上，拉桿穿設在壓板、密封板、支柱、定位套、膠墊和固定板內，并通過帶肩螺母鎖緊。該裝置結構簡單合理，試漏密封可靠性高，操作簡便，避免缸套反復拆裝容易損傷缸體缸孔和缸套本身。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人寧琨;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201220301931.1
- 申請時間2012年06月26日
- 申請公布號CN202732944U
- 申請公布時間2013年02月13日
- 分類號F16J15/06(2006.01)I;
