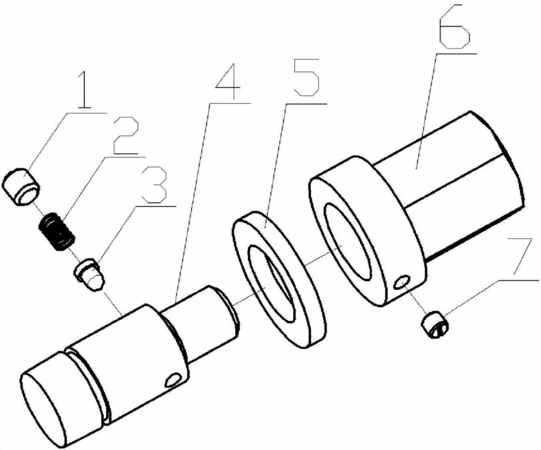

摘要:本實用新型公開了一種發動機管螺紋試漏密封螺塞。該密封螺塞包括:雙頭螺桿,其一端為錐形管螺紋,另一端為柱狀螺紋,中部為圓柱狀;彈性卡緊裝置,其包括:調節螺釘、彈簧和球頭圓柱銷;球頭圓柱銷布設在所述階梯孔頭部,彈簧安裝在階梯孔內的調節螺釘和球頭圓柱銷之間,使得球頭圓柱銷的頭部可伸縮的設置在階梯孔頭部;螺帽,其外輪廓一端為圓柱面,另一端為旋擰頭;螺帽內圓柱側面開有與球頭圓柱銷的頭部適配的卡孔。該發動機管螺紋試漏密封螺塞結構簡單合理,通過將管內螺紋密封轉換為管內螺紋與端面雙層密封,不需要消耗生料帶材料,可重復多次使用,一次擰緊,一步到位自行實現密封,密封效果好,密封操作效率高,操作成本低。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人寧琨;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320629530.3
- 申請時間2013年10月12日
- 申請公布號CN203516727U
- 申請公布時間2014年04月02日
- 分類號F16J15/06(2006.01)I;F16J15/10(2006.01)I;G01M3/02(2006.01)I;
