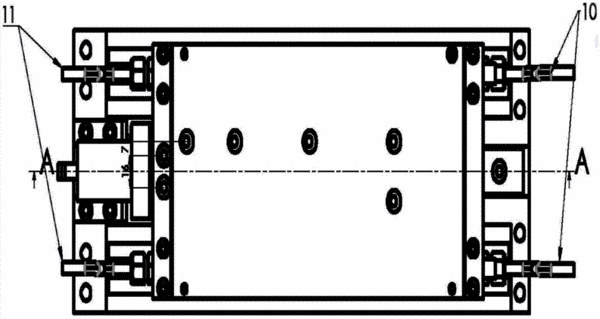

摘要：本實用新型公開一種水冷型無鐵芯直線電機驅動微進給機構。其底座上固定有單個中心導軌，位于導軌上的滑塊與工作臺連接，工作臺前端設置有刀架和刀具，尾端設置有光柵尺位移傳感器，無鐵芯直線電機組位于導軌兩側，多臺水冷型無鐵芯直線電機并行驅動刀具以高頻超高加減速往復運動。光柵尺位移傳感器實時監測刀具的位移信號，使刀具的定位精度和線性分辨率達到微納米級別，實現刀具高精度高分辨率地微進給動作。位于導軌兩端并設置在底座上的防飛車擋塊作為硬極限，防止運動部件飛車。本實用新型微進給機構工作穩定，持續推力大，定位精度和重復定位精度高，適用于超高加減速微切削的快刀伺服加工場合和分辨率高、低加速微切削領域。
- 專利類型實用新型
- 申請人嘉興華嶺機電設備有限公司;
- 發明人伍鵬;
- 地址314006 浙江省嘉興市凌公塘路3339號6號樓1樓
- 申請號CN201320343997.1
- 申請時間2013年06月13日
- 申請公布號CN203357112U
- 申請公布時間2013年12月25日
- 分類號B23Q5/28(2006.01)I;B23Q11/12(2006.01)I;B23Q17/22(2006.01)I;
