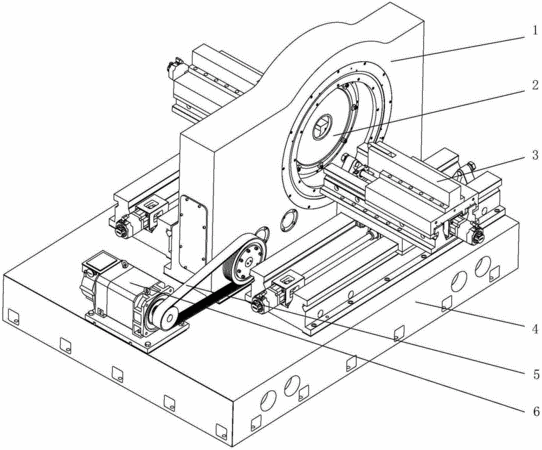

摘要：本發明公開了一種用于加工大直徑薄壁盤類零件的數控雙面車床，其包括主傳動系統、進給系統、床身和伺服電機，主傳動系統上設置有用于安裝夾具體的中空結構的主軸，并且其與伺服電機相連；夾具體用于夾持待加工零件，其包括夾具基體和壓板；進給系統設有兩組，對稱設置在主軸的兩側，其包括x向、z向運動組件和刀架，所述x向運動組件沿主軸的徑向安裝在床身上；所述z向運動組件沿主軸的軸向安裝在x向運動組件上；刀架安裝在z向運動組件上；通過所述x向運動組件和z向運動組件實現刀架的x向和z向移動。本發明可實現盤類零件的雙面同步車削加工，在加工過程中零件受到的法向切削力互相抵消，能夠有效減小薄壁零件的加工變形，加工精度高。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人孫容磊;汪正國;林明杰;黃鑫;楊少兵;陳艷妮;朱書棋;高遠;柏偉;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510467565.5
- 申請時間2015年08月03日
- 申請公布號CN105171498A
- 申請公布時間2015年12月23日
- 分類號B23Q5/28(2006.01)I;B23Q5/40(2006.01)I;B23Q3/12(2006.01)I;
