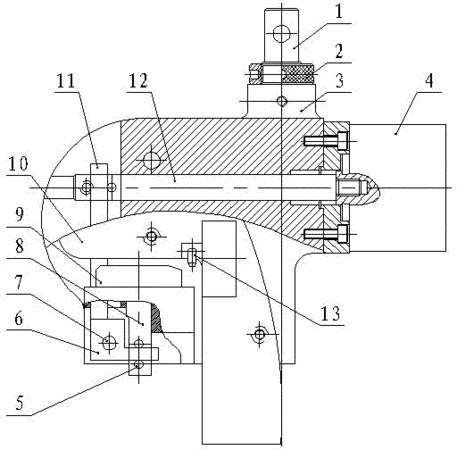

摘要：本實用新型公開了一種子午線輪胎用鋼簾線抗拉試驗用夾具。其包括夾具體（3）、設在夾具體（3）內的用于纏繞鋼簾線的繞線輪（10）、用于夾持鋼簾線的夾持機構，其特征是：所述繞線輪（10）纏繞鋼簾線的部分為漸開線狀結構。本實用新型通過采用漸開線形式繞線輪，可以使鋼簾線試樣在繞線輪出口位置趨近于平直，減小了試樣在水平方向的剪切力，能有效保證試驗時試樣在夾具之外斷裂，提高了試驗的精度。
- 專利類型實用新型
- 申請人濟南聯工測試技術有限公司;
- 發明人陳勤勤;仲崇成;
- 地址250118 山東省濟南市槐蔭區美里湖工業園南區3-3號
- 申請號CN201320463368.2
- 申請時間2013年07月31日
- 申請公布號CN203337455U
- 申請公布時間2013年12月11日
- 分類號G01N3/04(2006.01)I;
