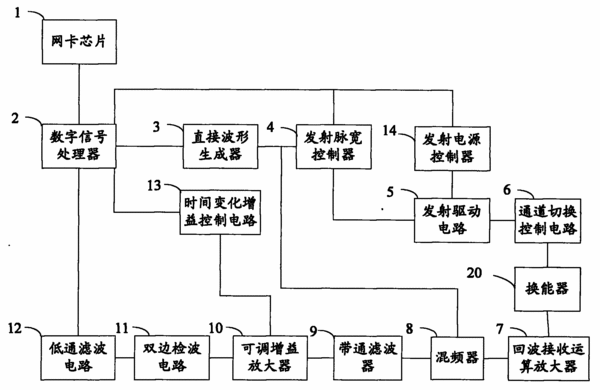

摘要：本實用新型公開了一種多探頭多波束測深儀，包括：網卡芯片連接高速數字信號處理器的命令輸入端、其第一輸出端依次連接直接波形生成器、發射脈寬控制器、發射驅動電路、通道切換控制電路、換能器、回波接收運算放大器、混頻器，數字信號處理器的第二輸出端依次連接時間變化增益控制電路、可調增益放大器；直接波形生成器的輸出端還直接連接所述混頻器輸入端；所述混頻器的輸出端依次連接帶通濾波器、可調增益放大器、雙邊檢波電路、低通濾波電路、數字信號處理器的數據輸入端。由于采用了數字發射波頻率生成技術、混頻技術和乘法雙邊檢波技術，能通過軟件控制靈活調節發射波頻率，提高了靈敏度，并達到快速穩定的多頻段通道切換。
- 專利類型實用新型
- 申請人廣州市中海達測繪儀器有限公司;
- 發明人廖定海;李偉強;張奎;
- 地址511400 廣東省廣州市番禺區迎賓路730號天安節能科技園創新大廈1001
- 申請號CN201020026121.0
- 申請時間2010年01月04日
- 申請公布號CN201681157U
- 申請公布時間2010年12月22日
- 分類號G01S13/08(2006.01)I;
