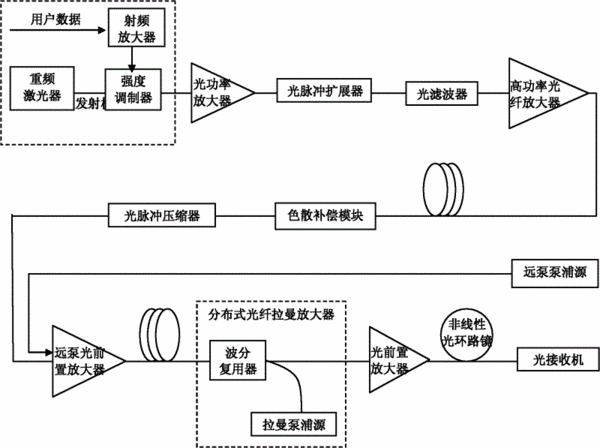

摘要:本實用新型公開一種無中繼光纖傳輸系統,包括由傳輸光纖依次連接的光發射機、光功率放大器、光脈沖擴展器、光濾波器、高功率光纖放大器、色散補償模塊、光脈沖壓縮器、遠泵光前置放大器、分布式光纖拉曼放大器、光前置放大器、非線性光環路鏡和光接收機。遠泵光前置放大器上連接有遠泵泵浦源,分布式光纖拉曼放大器則主要由拉曼泵浦源、波分復用器及遠泵光前置放大器后的光信號傳輸光纖構成。本實用新型利用線性啁啾光纖光柵對皮秒光脈沖進行時域展寬,經高功率放大后在光纖中傳輸,在適當距離采用反向放置的線性啁啾光纖光柵對時域擴展脈沖進行壓縮并恢復為皮秒脈沖,以此獲得擴時增益,使無中繼光纖傳輸系統的傳輸距離得到擴展。
- 專利類型實用新型
- 申請人中國電子科技集團公司第三十四研究所;
- 發明人吳國鋒;羅青松;劉志強;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201120283506.X
- 申請時間2011年08月05日
- 申請公布號CN202160181U
- 申請公布時間2012年03月07日
- 分類號H04B10/17(2006.01)I;H04B10/18(2006.01)I;
