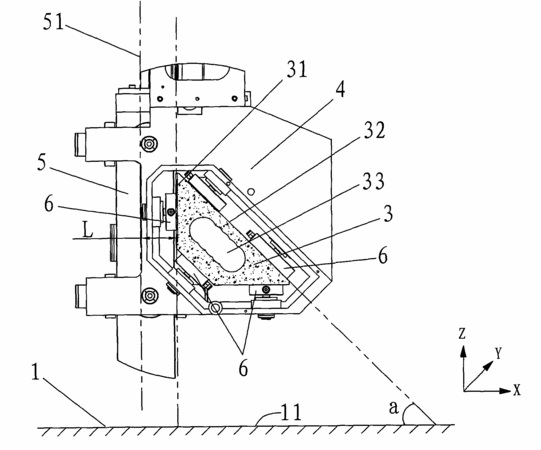

摘要：本實用新型涉及一種三坐標測量機，包括測量臺、主架、橫梁、托架及測量裝置，該測量裝置下端安裝有測量頭，該測量臺的水平臺面與三維直角坐標系中X軸和Y軸平行，與Z軸垂直；該主架在測量臺上可沿X軸方向左、右移動，該托架套設于該橫梁上且可在該橫梁上沿Y軸方向前、后移動，該測量裝置設于該托架上且可相對該托架沿Z軸方向上、下移動，該橫梁截面呈梯狀，其中橫梁的一斜邊作為主基準面，其靠近該測量裝置，且與該測量裝置的軸線平行，該橫梁的底邊作為后滑動面，該主基準面系與Z軸平行并與測量臺的水平臺面相垂直，該后滑動面延伸至測量臺的水平臺面所形成的二面角為銳角；如此既可保證平穩運動，且又可提高測量精確度，給使用帶來方便性。
- 專利類型實用新型
- 申請人廣東萬濠精密儀器股份有限公司;
- 發明人黃漢章;
- 地址523850廣東省東莞市長安鎮廈邊管理區上朗路廣東萬濠精密儀器股份有限公司
- 申請號CN200820204960.X
- 申請時間2008年12月10日
- 申請公布號CN201348477Y
- 申請公布時間2009年11月18日
- 分類號G01B5/008(2006.01)I;
