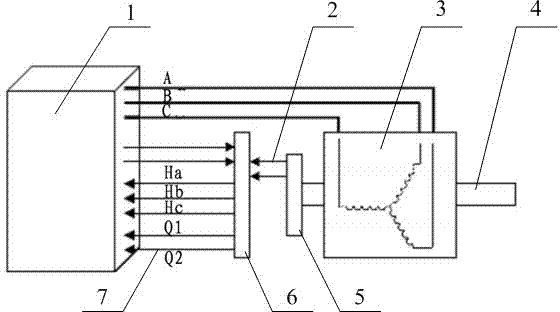

摘要：一種交流無刷永磁同步電機轉子位置檢測裝置，包括電機、與電機連接的電子控制中心、磁極檢測磁盤和磁極檢測電路板，所述磁極檢測磁盤與電機的輸出軸同步，并由電機轉子驅動，磁極檢測電路板與所述磁極檢測磁盤的旋轉平面平行，所述磁極檢測電路板上設置有霍爾傳感器，霍爾傳感器的電信號傳送到電子控制中心，霍爾傳感器的位置與磁極檢測磁盤的旋轉圓周相對應；本裝置將絕對值式編碼和增量式編碼結合起來使用，兼顧了在啟動時的轉子絕對位置的檢測和在轉子旋轉之后的高精度位置信號的需求，而且減少了元件的使用量，并顯著的降低了轉子位置傳感器的成本。
- 專利類型實用新型
- 申請人北京友信宏科電子科技有限公司;
- 發明人曾慶臣;
- 地址100070 北京市豐臺區科興路7號403室
- 申請號CN201220438489.7
- 申請時間2012年12月20日
- 申請公布號CN202872710U
- 申請公布時間2013年04月10日
- 分類號H02P6/16(2006.01)I;
